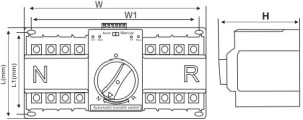

外形及安装尺寸

2P  W=155  W1=137  L=135  L1=125  H=122

3P  W=190  W1=173  L=135  L1=125  H=122

4P  W=255  W1=208  L=135  L1=125  H=122

接线端子原理图

一、安全注意事项

1.1、认真详细阅读各项操作规范，并严格遵守操作规范，应避免造成严重损失。

1.2、警告那些不规范操作造成产品设备严重损害的人。

1.3、不可以带电插拔控制器插头，否则将导致触电危险或产品损坏。

1.4、非专业人员禁止操作和维修，否则将导致触电危险或产品损坏。

1.5、控制器内部设定参数修改时请仔细阅读使用说明书，否则将导致产品损坏或不能正常工作。

1.6、负载容量不能超出开关的额定容量，否则将导致开关脱扣或烧坏。

1.7、不可以将零线(N)误接入相线，两路断路器相位输入必须一致，选用三极双电源时，将常用电源(NN)和备用电源(RN)零线同时接到接线端子第1脚，否则将导致开关损坏。地线应连接可靠，确保使用安全。

1.8、不能直接安装在户外工作，否则缩短使用寿命或引起产品不良。

1.9、不可以直接安装在易燃易爆、潮湿、阳光直射高温、振动、冲击等地方。否则将缩短使用寿命或导致产品燃烧爆炸。

1.10、不可以直接安装在有导电尘埃、金属丝侵入的地方，否则将会导致产品损坏或机械故障。

1.11、应满足说明书中的各项要求，否则将缩短使用寿命

二、型号及其含义

ATS-63/4P 32A

框架电流63A

4级

额定电流32A

三、产品结构与特点

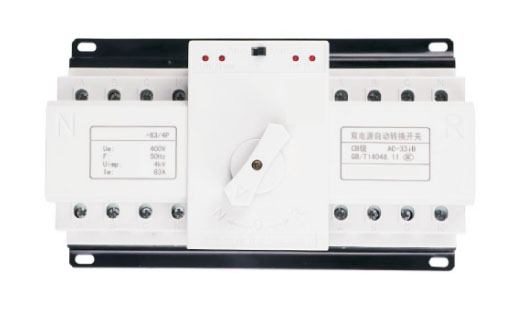

63型双电源自动转换开关是由两台微型断路器及其附件(辅助、报警触头)、机械联锁传动机构、控制器等组成。63A规格采用微型断路器构成，特别适合 照明、小型电机控制设备。其特点是：

● 具有体积小，结构简单；操作方便，使用寿命长，2P、3P、4P均可提供；

● 开关切换驱动采用单电机驱动、平稳、无噪音、冲击力小；

● 具有机械联锁和电气联锁，切换可靠，手动、自动切换均可；

● 常用、备用断路器额定电流可以不同；

● A.T.S内装有接线端子供用户接线可以反映断路器(开或闭)状态；A.T.S面板上有各种指不。

四、工作原理

该系列双电源控制器和驱动机构均采用AC22OV电源，其电源信号取决

于常用开关或备用开关进线端口的A相和N线。双电源处于自动状态时，当常

用开关进线A相和N线电压正常时(AC190-240V),无论常用电源B、C相和备

用开关A、B、C、N相电压是否正常，常用开关将优先合闸。此时电源指示灯

和常用合闸指示灯亮。当常用开关进线A相和N线无电压，而备用开关进线端A 相和N线电压正常时，无论常、备用开关B、C相电压是否正常，双电源将转至 备用合闸。此时电源指示灯和备用合闸指示灯亮。手动功能，无论常用电源和 备用电源有无电压，均可采用手动操作方式。手动操作时，应将手动-自动按钮置于手动操作位置，当推动手柄顺时针旋转至终端时，备用电源断路器R分闸，常用电源断路器N合闸；当推动手柄逆时针旋转至终端时，备用电源断路器R合闸，常用电源断路器N分闸。

五、安装与使用

安装使用前，先检查双电源产品外观，在运输过程中有无损坏。若有损坏，应及 时与经销商联系。接线时，请将常用和备用电源的三相四线，对应接入常用和备用断 路器的进线端。再将两断路器各相对应并联以供负载之用。若选用的双电源为三极时，必须将常用零线和备用零线对应(不可接反)接入专用的端子上，否则双电源将不能 工作。

注：在安装接线过程中，切不要把原接在断路器进线端的信号线忘掉、短路或断路。

无论常用电源和备用电源有无电压，均可采用手动操作方式。手动操作时，应将手动-自动按钮置于手动位置，当推动手柄顺时针转至终端时，备用电源执行断路器 Qr分闸，常用电源执行断路器Qn合闸；当推动手柄逆时针转至终端时，备用电源执 行断路器Qr合闸，常用电源执行断路器Qn分闸。

将手动-自动按钮置于自动位置，如果常用电源供电正常，转换开关将转到常用 电源供电，面板中常用电源指示灯亮；如果常用电源供电不正常，则转换开关将转到备用电源供电，面板中备用电源指示灯亮。

转换开关设有两只1A的自复式熔断器和一只接线端子，熔断器作为自动控制器短路保护用。接线端子则为指示信号灯接至控制箱面板提供有源电源，其电压为交流 220V,电流为150mA,其中具体操作可参考随机附带的说明书线路图进行连接。
