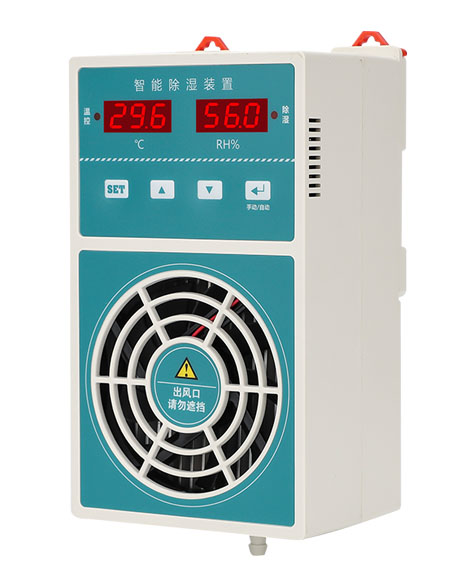

1.1产品介绍（概述）
智能型除湿装置是采用半导体制冷除湿方式，主动将密闭空间的潮湿空气在风扇的作用下吸入除湿风道，空气中的水汽经过半导体制冷机构后冷凝成水，再通过导水管排除柜体，可以达到很好的除湿效果。
降温型：当F01设置0时为降温型，当环境湿度高于湿度****值（湿度设定值）期间除湿装置会自动开启除湿；当环境湿度低于湿度最低值（湿度设定值减去湿度回差值）停止除湿。当环境温度高于设定温度最高值（温度设定值），风扇散热开始启动，当温度低于设定温度值（温度设定值减去温度回差值）降温风扇停止工作。
升温型：当F01设置1时为升温型，当环境温度低于设定温度最低值（温度设定值），加温开始启动，当温度高于最高温度值（温度设定值加上温度回差值）加温停止。如同时需冷凝除湿，设置湿度值，当环境湿度高于设定湿度****值（湿度设定值）期间除湿装置会全自动开启除湿；当环境湿度低于湿度最低值（湿度设定值减去湿度回差值）停止除湿；当手动开启除湿功能时，除湿装置将一直保持除湿功能，直至手动关闭除湿功能。
防结霜结冰功能：实时监测冷凝面工作面温度，防止冷凝面温度过低在除湿工作的时候结冰结霜，影响排水效果。
空气循环功能：柜内空气静止状态下各个部位的温度不同湿度不同，除湿器提供柜内空气循环功能，使柜内各个方位的温度湿度更加平均，能更加有效的监测柜内空气中的湿度和环境温度：
2.1（20W除湿器）
|
输入规格 |
1路温湿度输入模块 |
工作电源 |
AC/DC 85-260V |
|
温度范围 |
温度-9-+80℃ |
控制方式 |
位式控制 |
|
测量范围 |
湿度5%RH-95%RH |
产品功率 |
启动除湿时功率20W |
|
分辨力 |
湿度1%RH |
工作环境 |
温度0-50℃，湿度≤85%RH的无腐蚀性场合 |
|
温度1%℃ |
基本误差 |
湿度：±3%RH(10%RH-90%RH),±5%RH(0%RH-99%RH) |
2.2（30W除湿器）
|
输入规格 |
1路温湿度输入模块 |
工作电源 |
AC/DC 85-260V |
|
测量范围 |
温度：-40℃-120℃；湿度5%RH-95%RH |
产品功率 |
启动除湿时功率30W |
|
分辨力 |
温度0.1℃，湿度1%RH |
工作环境 |
温度0-50℃，湿度≤85%RH的无腐蚀性场合 |
|
控制方式 |
位式控制 |
基本误差 |
温度：±0.5℃（10℃-50℃），±1℃（0℃-100℃） |
|
输出规格 |
1路继电器输出，250VAC/3A或30VDC/3A |
湿度：±3%RH(10%RH-90%RH),±5%RH(0%RH-99%RH) |
2.3（60W除湿器）
|
输入规格 |
1路温湿度输入模块 |
工作电源 |
AC/DC 85-260V |
|
测量范围 |
温度：-40℃-120℃；湿度5%RH-95%RH |
产品功率 |
启动除湿时功率60W |
|
分辨力 |
温度0.1℃，湿度1%RH |
工作环境 |
温度0-50℃，湿度≤85%RH的无腐蚀性场合 |
|
控制方式 |
位式控制 |
基本误差 |
湿度：±3%RH(10%RH-90%RH),±5%RH(0%RH-99%RH) |
|
输出规格 |
1路继电器输出，250VAC/3A或30VDC/3A |

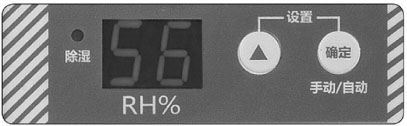

3.1面板外观
3.2 指示灯
绿灯：表示当前湿度值
红灯：表示当前温度值
灯快闪：表示手动除湿开启
灯慢闪：表示自动除湿开启
按▲循环切换现实湿度和温度的实时数据。
3.3 参数代码
|
序号 |
参数代码 |
参数名称 |
参数范围 |
说明 |
|
1 |
F-01 |
湿度控制值 |
0-99%RH |
出厂设置为85%RH（0%-99%可调节） |
|
2 |
F-02 |
湿度回差值 |
0-40%RH |
出厂设置为5%RH，回差值为湿度的正负值；例如设置湿度为85，回差值为5，只要湿度低于80%RH时，除湿就会停止工作。 |
|
3 |
F-03 |
通讯地址 |
1-99 |
用于设置装置的本级通讯地址，此地址在整个通讯总线中是唯一的。 |
|
4 |
F-04 |
波特率 |
1/2/3 |
出厂设置3（1：2400bps 2：4800bps 3：9600bps） |
|
5 |
Et |
退出菜单 |
保存并退出设置菜单
|
3.4 编程实例

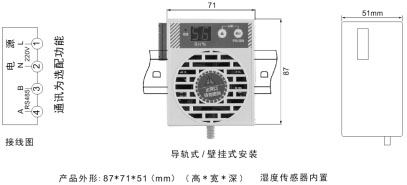

4.1面板外观
4.2指示灯定义
电源灯 正常工作常亮
加热灯 常亮为降温型控制信号输出 闪烁为升温型控制信号输出
除湿灯 常亮为自动除湿状态 闪烁为手动除湿状态
故障灯 常亮为内部故障 需检修
4.3参数代码
|
序号 |
参数代号 |
参数名称 |
参数范围 |
说明 |
|
1 |
F01 |
温度控制方式 |
0或1 |
出厂设置为0（设置0为降温型，1为升温型） |
|
2 |
F02 |
温度控制值 |
0-100℃ |
出厂设置为5℃（0-40℃可调节） |
|
3 |
F03 |
温度回差值 |
0-40℃ |
出厂设置为5℃，回差值为温度的正负值；回差值为5，在升温模式，例如设置温度为5，回差值为5，只要温度高于10℃时，继电器就会停止工作。 |
|
4 |
F04 |
湿度控制值 |
0-99.9%RH |
出厂设置为85%RH（20%-88%可调节） |
|
5 |
F05 |
湿度回差值 |
0-40%RH |
出厂设置为5RH%，回差值为湿度的正负值；例如设置湿度为85，回差值为5，只要湿度低于80%RH时，停止工作。 |
|
6 |
F06 |
通讯地址 |
1-255 |
用于设置装置的本级通讯地址，此地址在整个通讯总线中唯一。 |
|
7 |
F07 |
波特率 |
1/2/3 |
出厂设置3（1：2400bps 2：4800bps 3：9600bps） |

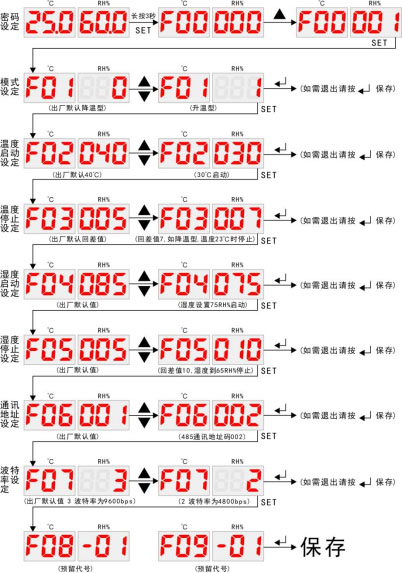

4.4 编程实例
